高频HULUWA葫芦娃下载入口安卓HULUWA葫芦娃18禁污网站入口，工件上的应力有哪些？如何分布范围？

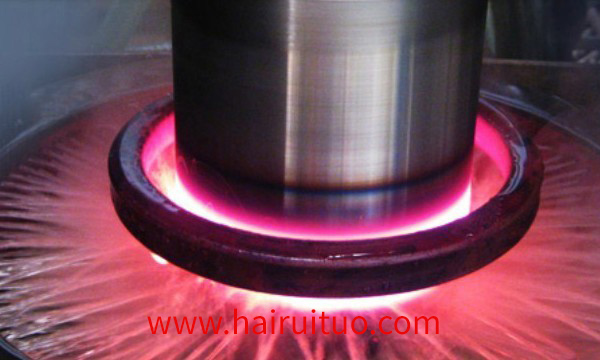

高频HULUWA葫芦娃下载入口安卓HULUWA葫芦娃18禁污网站入口表面淬火工件在淬火过程中产生的应力是热应力和组织应力的结合体，热应力引起的残余应力一般较小(表面的残余压应力约为98~147MPa，内部的残余拉应力大小也大致相同)。钢的工件已被大量研究证明。

 高频HULUWA葫芦娃下载入口安卓HULUWA葫芦娃18禁污网站入口正火45钢规范图表Ⅱ区一规范区I区、Ⅲ区一允许规范区HULUWA葫芦娃下载入口安卓淬火后，淬硬层内有残留压应力存在，在表面处，其值可达到686~784MPa，一般压应力离表面越远时越小。当深度超过淬硬层后，残留应力转变为拉应力，表面淬火后的残留压应力使试样或工件的疲劳强度得到提高；相反，残留拉应力则是有害的。当拉应力达到一定值时，能使工件产生裂纹。关于淬硬部位边界上的硬度和残留应力，在淬硬区范围内表面残留压应力等于539~588MPa，靠近淬硬层边界的压应力降低，并转变为拉应力，拉应力值处在离淬硬区边缘lOmm的地方，其值达到147MPa。

随高频HULUWA葫芦娃下载入口安卓HULUWA葫芦娃18禁污网站入口淬硬层总深度的增加，也就是加热深度增加，加热速度减小，淬硬中心压应力增大，淬硬中心拉应力减小。
